Ｄ端子は、デジタルチューナとテレビジョン受像機をケーブル１本で接続する端子です（音声は別接続）。表１にピン配置を示します。映像信号はアナログコンポーネント、0.7Vp-p/75Ωです。受像機側で映像フォーマットを迅速に切り換えるため、３本の識別信号ラインがあります。また、プラグ挿入検出を行うため、ケーブルコネクタ内で12番ピンと14番ピンをショートします。
表１ コネクタ／ピン配置
|
1
|
Y |
|
2
|
Y-GND |
|
3
|
Pb |
|
4
|
Pb-GND |
|
5
|
Pr |
|
6
|
Pr-GND |
|
7
|
予備１ |
| ツメ |
シールド・GND |
|
|
8
|
識別信号１ |
|
9
|
識別信号２ |
| 10 |
予備２ |
| 11 |
識別信号３ |
| 12 |
プラグ挿入検出-GND |
| 13 |
予備３ |
| 14 |
プラグ挿入検出 |
|
|
３本の識別信号ラインを使用し、表２に示す識別電圧によって、走査線数、走査方式、アスペクト比を切り換えます。信号線の出力抵抗は10kΩ、入力抵抗は100kΩ以上とします。
表２ 識別信号
|
識別電圧
|
5V
|
2.2V
|
0V
|
| 識別信号１（走査線数） |
1125
|
750
|
525
|
| 識別信号２（走査方式） |
プログレッシブ
|
−
|
インタレース
|
| 識別信号３（アスペクト比） |
16:9
|
4:3レターボックス
|
4:3
|
|

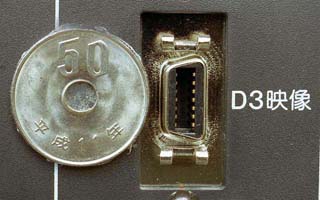

Ｄ端子の表示は映像フォーマットで区分し、表３に示すD1〜D5の表示を用います。Ｄ端子入力側では、表内の全ての映像フォーマットを表示できなければなりません。ただし、表示のために方式変換してもかまいません。Ｄ端子出力側では、少なくとも赤字で示した映像フォーマットの出力機能を有さなければなりません。ただし、方式変換して出力する義務はありません。
表３ D端子の表示
| D1 |
525i |
| D2 |
525i 525p |
| D3 |
525i 525p 1125i |
| D4 |
525i 525p 1125i 750p |
| D5 |
525i 525p 1125i 750p 1125p |
| [注] |
数字は走査線数、「i」はインタレース走査、「p」はプログレッシブ走査
現在のところ、D5表示の機器はありません |
|
