解像度と帯域の関係


（１）このカメラは500本の解像度があります。では、その帯域は？
（２）ハイビジョンの30MHzに相当する解像度は？
（３）NTSCの解像度は何本？

ここでは、このような疑問にお答えします


【定義】解像度とは
「TV本」を単位とする解像度は、「画面高さと同じ長さに何本解像するか」で
定義されます。ただし、黒/白で２本、すなわち、１サイクルを２本と数えます。

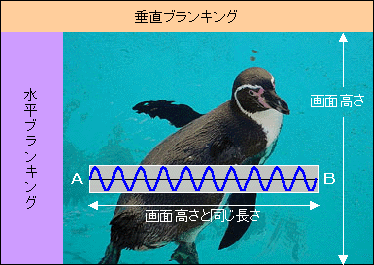

区間ＡＢを画面高さと同じ長さにとり、区間ＡＢに入る正弦波のサイクル数を区間ＡＢの時間で割ると周波数になります。このとき、ＴＶ本はサイクル数を２倍にします。


解像度（TV本）と帯域（周波数）の関係
２（周波数）（水平有効走査率）
（TV本）＝　
─────────────────
（ライン周波数）（アスペクト比）


ただし
（表１）
525本のTV
ハイビジョン
ライン周波数
15.75/1.001 kHz
 33.75/1.001 kHz
アスペクト比（横/縦）
4/3
16/9
水平有効走査率
83 ％
87 ％


結論
（周波数）を１MHzとして（TV本）を計算すると、

525本のTVでは、80 TV本/MHz
ハイビジョンでは、30 TV本/MHz

となります。この数値を覚えておくと便利です。


例
（１）走査線525本のカメラで500本の解像度を出すには、帯域6.3MHzが必要です
（２）ハイビジョンで帯域30MHzは、解像度900TV本に相当します
（３）NTSCの帯域は4.2MHzです。解像度は330TV本となります
