私の研究開発ツール —第96回— ３次元マルチチャンネル音響標準音源Ａシリーズ

このページでは，映像情報メディア学会誌2017年9月号「私の研究開発ツール —第96回— ３次元マルチチャンネル音響標準音源Ａシリーズ」の補足情報を紹介します．
学会誌の記事とあわせて，映像情報メディア学会が発行している「３次元マルチチャンネル音響標準音源Ａシリーズ」を活用するための一助となれば幸いです．

ファイル形式

３次元マルチチャンネル音響標準音源Ａシリーズで採用されているファイル形式は，22.2ch音響方式^※，リニアPCM，サンプリング周波数48 kHz，24 bitの下記の２種類です．
※勧告ITU-R BS.2051(system H)，ARIB STD-B59準拠(22.2マルチチャンネル音響)．

チャンネル番号およびそのチャンネルに記録されている音声信号を再正するスピーカの設置位置は次の通りです．

チャンネル			スピーカの設置位置
No.	ラベル	名称	ラベル	方位角	仰角
1	FL	Front Left	M+060	+45°〜+60°	0°〜+5°
2	FR	Front Right	M-060	-45°〜-60°	0°〜+5°
3	FC	Front Center	M+000	0°	0°〜+5°
4	LFE1	Low Frequency Effects-1	LFE1	+30°〜+90°	-15°〜-30°
5	BL	Back Left	M+135	+110°〜+135°	0°〜+15°
6	BR	Back Right	M-135	-110°〜-135°	0°〜+15°
7	FLc	Front Left Center	M+030	+22.5°〜+30°	0°〜+5°
8	FRc	Front Right Center	M-030	-22.5°〜-30°	0°〜+5°
9	BC	Back Center	M+180	180°	0°〜+15°
10	LFE2	Low Frequency Effects-2	LFE2	-30°〜-90°	-15°〜-30°
11	SiL	Side Left	M+090	+90°	0°〜+15°
12	SiR	Side Right	M-090	-90°	0°〜+15°
13	TpFL	Top Front Left	U+045	+45°〜+60°	30°〜+45°
14	TpFR	Top Front Right	U-045	-45°〜-60°	30°〜+45°
15	TpFC	Top Front Center	U+000	0°	30°〜+45°
16	TpC	Top Center	T+000	0°	90°
17	TpBL	Top Back Left	U+135	+110°〜+135°	30°〜+45°
18	TpBR	Top Back Right	U-135	-110°〜-135°	30°〜+45°
19	TpSiL	Top Side Left	U+090	+90°	30°〜+45°
20	TpSiR	Top Side Right	U-090	-90°	30°〜+45°
21	TpBC	Top Back Center	U+180	180°	30°〜+45°
22	BtFC	Bottom Front Center	B+000	0°	-15°〜-30°
23	BtFL	Bottom Front Left	B+045	+45°〜+60°	-15°〜-30°
24	BtFR	Bottom Front Right	B-045	-45°〜-60°	-15°〜-30°

※方位角は，正面を0°として反時計回りが正，時計回りが負です．仰角は，聴取者の耳の高さを0°としています．

簡易再生ソフト

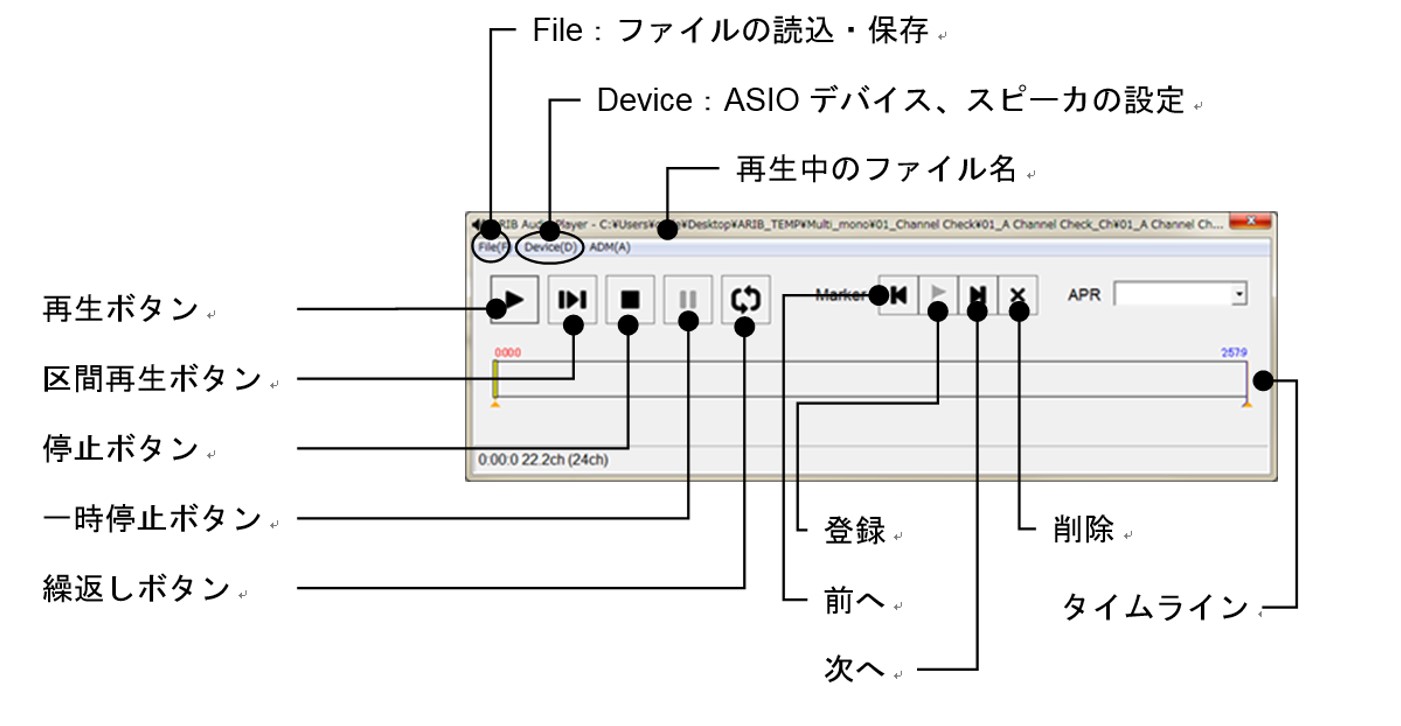

３次元マルチチャンネル音響　標準音源Ａシリーズには，ARIB Audio Playerが付録されています． Windows環境で動作し，24チャンネル以上を再生可能なASIO対応の音声デバイスがあれば，22.2ch音響を再生可能です．インストールは不要ですので，任意のフォルダにコピーして使用して下さい．

簡易再生ソフトを起動したら，まず，音声デバイスの設定を行います．メニューバーの「Device」から「ASIO」を選択して下さい．
ASIOデバイスのどのチャンネルにどのスピーカが接続されているのかは，「Device」の「Edit Speaker Layout」で設定することができます．スピーカ配置の初期値は，SpeakerLayout.csvというファイルに書かれています．
CH01=M+060と書かれていれば，チャンネル1の音声信号を中層の左外側（M+060）のスピーカから， CH24=B-045と書かれていれば，チャンネル24の音声信号を下層の右側（B-045）のスピーカから再生するというように，ファイル内のチャンネルと再生するスピーカを一対一に対応させることができます．

ファイル形式としては， Multi-mono，Interleaveの両方に対応しています．
メニューバーの「File」から再生したい音声ファイルを選択して下さい．
Multi-monoの場合は，フォルダを指定します．24個のmonoの音声ファイルが一つのフォルダ内に格納されている必要があります。
Interleaveの場合は，ファイルを指定します．フォルダ内に幾つ音声ファイルが格納されていても問題はありません．

基本的な機能として，再生，区間再生，停止，一時停止，繰返し再生をすることができます．詳しくは，解説書をお読み下さい．

サンプル音源

標準音源Ａシリーズは，10種類，計41個の評価音源から構成されています．（英語版のチャンネルチェック音源は現在準備中です．）音源の収録は，チャンネル数と同じ数のマイクロホンを再生するスピーカ位置に設置する多点収音と，聴取位置にワンポイントマイクを設置する1点収音で行いました．
本来，３次元マルチチャンネル音響　標準音源は， 24個の音声信号をそれぞれ対応するスピーカから個別に再生して使用するものですが，このページでは，サンプル音源として2チャンネルステレオにダウンミックスした音源を幾つか用意しました．

22.2ch音響方式から2チャンネルステレオへのダウンミックスは下記の数式を用いて行いました．

３次元マルチチャンネル音響　標準音源Ａシリーズ　音源一覧

No.	収録風景	音源名
No.1	No Image Data	チャンネルチェックチャンネル順確認スピーカ位置確認チャンネル順確認：英語版（準備中）スピーカ位置確認：英語版（準備中）
No.2		音像定位左右移動（45度系／60度系）上下移動（45度系／60度系）平面回転（45度系／60度系）上下飛越（45度系／60度系）上下螺旋（45度系／60度系）
No.3		風景音（遊園地）遊園地短時間（1点収音／多点収音^※）遊園地長時間（1点収音／多点収音）
No.4		風景音（電車）電車通過一通（1点収音／多点収音^※）電車通過往復（1点収音／多点収音）
No.5		風景音（バレーボール）バレーボール　サイドライン（1点収音／多点収音）バレーボール　エンドライン（1点収音／多点収音）
No.6		八重奏弦楽器（15秒程度）^※ 管楽器（15秒程度）短時間（15秒程度）中間（1分程度）長時間（1曲）未加工
No.7		歌（かごめかごめ）かごめかごめ静止^※ かごめかごめ移動
No.8		ドラマドラマ（会議）^※ ドラマ（リハ）
No.9		天ぷら天ぷら　野菜天ぷら　海老
No.10	No Image Data	音素材集食器の落下ツリーチャイム雨と蛙
