テストチャート

テストチャートの販売をしております。お申し込み先はこちら

Einglish is here.

UHDTV 超高精細・広色域標準画像(4K/8Kテレビ放送システムの性能・画質評価用)


ハイビジョンシリーズ

【内容】

(1) 撮像デバイス評価・試験用ハイビジョンチャート
1. ITE高精細度解像度チャート
2. ITE高精細度レジストレーションチャート
3. ITE高精細度グレースケールチャート(γ=0.45)

(2) 受像画質評価・試験用ハイビジョンチャート
1. ITE高精細度標準絵柄(食物:Food)
解説書・ケース付
※チャート光源としては、「スタンダードHDTV用カラービューワー」を使用されるのが便利です。
カラービューワーについては、大日本商事(株)エレクトロニクス資材営業本部(TEL:03-3288-7619)にご照会ください。

【価格】

会員価格 248,400円/1セット (税抜価格 230,000)
基本価格 313,200円/1セット (税抜価格 290,000)
送料当方負担

バラ売り
(1) 1.会員価格 86,940円(税抜価格 80,500) 基本価格 109,080円(税抜価格 101,000)
2.会員価格 74,520円(税抜価格 69,000) 基本価格  93,960円(税抜価格 87,000)
3.会員価格 86,940円(税抜価格 80,500) 基本価格  109,080円(税抜価格 101,000)
(2) 1.会員価格 93,960円(税抜価格 87,000) 基本価格  117,720円(税抜価格 109,000)

【内容】

撮像デバイス評価・試験用ハイビジョンチャート
1. ITE高精細度解像度チャート
2. ITE高精細度レジストレーションチャート
3. ITE高精細度グレースケールチャート(γ=0.45)
解説書・ケース付

【価格】

会員価格 183,600円/1セット (税抜価格 170,000)
基本価格 226,800円/1セット (税抜価格 210,000)
送料当方負担

バラ売り
1.会員価格  74,520円(税抜価格  69,000)  基本価格  93,960円(税抜価格 87,000)
2.会員価格  62,640円(税抜価格  58,000)  基本価格  78,300円(税抜価格 72,500)
3.会員価格 122,040円(税抜価格 113,000)  基本価格 152,820円(税抜価格141,500)

【内容】

撮像デバイス評価・試験用ハイビジョンチャート
1. ITE高精細度アパーチャレスポンスチャート
2. ITE高精細度きずチャート
3. ITE高精細度インメガサイクルチャート
4. ITE高精細度サーキュラゾーンプレートチャート
解説書・セット付

【価格】

会員価格 216,000円/1セット (税抜価格 200,000)
基本価格 270,000円/1セット (税抜価格 250,000)
送料当方負担

バラ売り
1.会員価格 86,940円(税抜価格 80,500)  基本価格 109,080円(税抜価格 101,000)
2.会員価格 56,160円(税抜価格 52,000)  基本価格  70,200円(税抜価格 65,000)
3.会員価格 74,520円(税抜価格 69,000)  基本価格  93,960円(税抜価格 87,000)
4.会員価格 74,520円(税抜価格 69,000)  基本価格  93,960円(税抜価格 87,000)

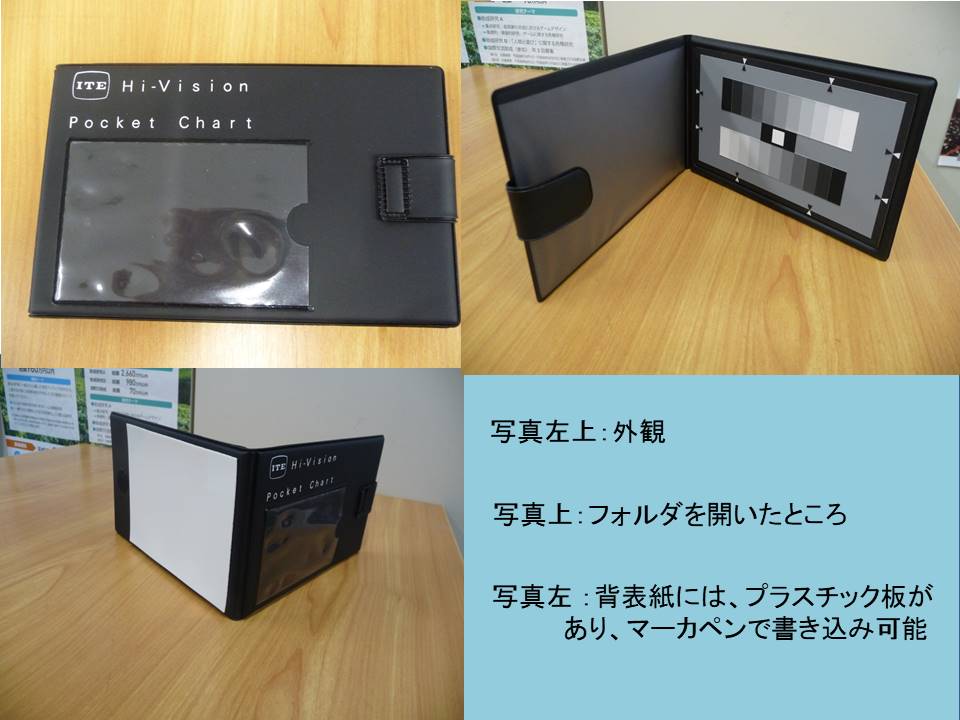

[1]ポケット用チャート

【内容】
ITE高精細度グレースケールチャート(γ=0.45) (有効画面寸法 136mm×76.5mm)
プラスチックケース付

【価格】
会員価格 54,000円 (税抜価格 50,000)
基本価格 70,200円 (税抜価格 65,000)
送料当方負担

[2]ロケ用チャート

【内容】
ITE高精細度グレースケールチャート(γ=0.45)(有効画面寸法 272mm×153.5mm)
プラスチックボード2ッ折

【価格】
会員価格 70,200円 (税抜価格 65,000)
基本価格 88,560円 (税抜価格 82,000)
送料当方負担

ポータブルHDD
従来の立体映像標準チャートはハイビジョンディジタルVTR用磁気テープ、12cm CD-ROMと4mm幅DATで販売しておりましたが、2009年9月より計算機用ハードディスクでの販売に変更いたしました。
この計算機用ハードデスクはUSB2.0の外付けフォーマットがFAT32となっておりますので、大多数のオペレーティングシステムで読み込みが可能となります。

【内容】
視機能チャート(12種)、静止画チャート(5種)、動画チャート(15秒 15種)

【形態】
USB2.0 FAT32

【価格】
会員価格 270,000円 (税抜価格 250,000)
基本価格 334,800円 (税抜価格 310,000)
送料当方負担(国内に限り)

※大学等非営利機関研究所につきましては、別途特別価格を設定いたしました。
特別価格 216,000円 (税抜価格 200,000)

【内容】

A
1. 肌色チャート
2. ヨットハーバー
3. セーターとカバン
4. エッフェル塔
B
1. 帽子屋
2. 雪の中の恋人
3. 観光案内板
4. チューリップガーデン
5. クロマキー
解説書・ケース付
※チャート光源には1と同じく「スタンダードHDTV用カラービューワー」の使用をおすすめします。

【価格】

会員価格 556,200円/1セット (税抜価格 515,000)
基本価格 691,200円/1セット (税抜価格 640,000)
送料当方負担

バラ売り
A.各/1枚 会員価格 104,760円 (税抜価格 97,000)
      基本価格 130,680円 (税抜価格 121,000)
B.各/1枚 会員価格 104,760円 (税抜価格 97,000)
      基本価格 130,680円 (税抜価格 121,000)

【内容】

タイプI
G、B、R信号
タイプII
Y、PB, PR信号
各チャンネル帯域30MHz、有効走査線数1080、走査線当りの有効サンプル数 各 1920、絵柄 9種(6に同じ)
※磁気テープ(旧バージョン)を購入している場合特別価格
解説書・ケース付

【形態】

計算機用ディスク(12cm CD-ROM)1枚(Windows用)

【価格】

会員価格 172,800円/1セット (税抜価格 160,000)
基本価格 216,000円/1セット (税抜価格 200,000)
送料当方負担

※ハイビジョンデジタルVTR用 1インチ磁気テープによる頒布は終了いたしました。
※データをファイル化し、DVD-DATAに記録したものを、DVD版標準画像シリーズの
「DISK HD」として頒布しております。

【内容】

統計量の解説とハイビジョン・システム評価用標準動画像60種の測定結果

【価格】

会員価格 19,922円 (税抜価格 18,447)
基本価格 24,117円 (税抜価格 22,331)

【概要】

今後の技術的な方向性と需要を考慮して、最新の機材を用いて新たに撮り直したハイビジョン・システム評価用標準動画像を作成致しました。
映像は、Aシリーズの素材を優先的に撮影し、同様なカメラワーク・構図・同一機材を使用するなど極力撮影条件を揃えて映像フォーマットのみ変更したBシリーズも作成致しました。
一方、Cシリーズは、Aシリーズの映像を従来のフォーマットに変換したものとなっております。

【頒布形態】
Aシリーズ、Bシリーズ、Cシリーズの3シリーズ
各シリーズとも1シーケンスを1枚のDVDに収容し、シーケンス単位で頒布
(PDF解説書付き、ケース付き)

【シリーズ内容表】

 Aシリーズ
(インターレース)
Bシリーズ
(プログレッシブ)
Cシリーズ
(Aシリーズを変換)
映像フォーマット4:4:4/59.94i
4:4:4/50i
4:2:2/59.94p4:4:4/24p4:2:2/59.94i
4:2:2/50i
カラーモードRGBYCbCrRGBYCbCr
ファイル形式連番TIFF連番YUV連番TIFF連番YUV
シーケンス長タイトル(1sec.)+本編(15sec.)タイトル(1sec.)+本編(15sec.)タイトル(1sec.)+本編(15sec.)タイトル(1sec.)+本編(15sec.)
ファイル数480(50iは400)960384480(50iは400)
ファイル名sXXX_NNNNNN.tif(*)sXXX_NNNNNN.yuv10(*)sXXX_NNNNNN.tif(*)sXXX_NNNNNN.yuv10(*)
メディア片面2層DVD片面2層DVD片面2層DVD片面1層DVD

*) ファイル名欄において,XXXはシーケンス番号(3桁)を,NNNNNNは000000から始まる連番(6桁)を示す.
※映像効果(ディゾルブやスーパーインポーズなど)を加えたシーケンスは,編集機の仕様に合わせフォーマット変換等の処理が複数回施されております.

【特徴】

有効走査線数:1080(第1版では、1035)
ビット深さ:10ビット(第1版では、8ビット)
高S/N比
新フォーマット形式追加(第1版では、4:2:2 / 59.94i のみ)

【シーケンス数】

4:4:4/59.94i 45本(一般画像:26本、特殊画像:19本)
4:2:2/59.94p 33本(一般画像:18本、特殊画像:15本)

【メディア変換】

その他のメディアへ変換を希望される場合も一度DVD版を購入して頂きますが、そのデータからテープなど希望のメディアへ変換することは可能です。
ただし別途変換作業代が発生いたします。

【価格】

会員価格 15,120円/1シーケンス (税抜価格 14,000円)
基本価格 16,632円/1シーケンス (税抜価格 15,400円)

割引価格
購入数に応じて割引価格

[10シーケンス以上20シーケンス未満] 5%割引
[20シーケンス以上50シーケンス未満] 10%割引
[50シーケンス以上78シーケンス未満] 15%割引
[78シーケンス以上] 20%割引
割引価格については、合計税抜き価格の100円未満を4捨5入します。

運送費
国内運送費は無料。海外への運送費は別途。

【頒布開始】

2009年11月1日

【頒布問合先】

一般財団法人 NHKエンジニアリングシステム 企画・開発推進部
〒157-8540 東京都世田谷区砧1-10-11
TEL:03-5494-2406 FAX:03-5494-2152
http://www.nes.or.jp

【その他】

解説書(pdf)
Manual(pdf)
簡易ビューア(zip)
HDTV第2版使用許可願(word形式)
2010年6月11日以前に頒布致しました、A・Bシリーズにつきましては、以下のシーケンスでBT.709 でTiming Referenceと規定されている箇所に、信号レベルのデータが挿入されていることが判明いたしました。
通常お使いいただく場合にはまったく問題ないと考えられますが、万一、ご使用上支障がある場合はお手数ですが頒布元までご連絡下さい。
Aシリーズ
No.165 噴水(クロマキー合成)
Bシリーズ
No.205 木漏れ日
No.214 バスケットボール
No.216 薄暮(フィックス)
No.217 夜景(フィックス)


標準方式シリーズ

【内容】

・ITE肌色チャート(女性のアップ像)
・ITE標準絵柄-ヘアーバンドの女性-
・ITE標準絵柄-天気予報-
・スイスの山村
・チューリップ
解説書・ケース付

【価格】

会員価格  216,000円/1セット/5枚 (税抜価格 200,000)
基本価格   259,200円/1セット/5枚 (税抜価格 240,000)
送料当方負担

バラ売り可
会員価格  54,000円/各/1枚  (税抜価格 50,000)
基本価格   64,800円/各/1枚  (税抜価格 60,000)
※なお、すでにデジタル標準画像磁気テープABのいずれかを購入されている方には、
1セット 162,000円(税抜価格150,000)。バラ売り1枚当たり 43,200円(税抜価格40,000)でおわけいたします。

【内容】

標準動画像60種、参考画像10種(8.ハイビジョン用標準動画像録画テープと同一内容で、ITU-R BT.1210で勧告されている内容)
解説書・ケース付

【形態】

D1 VTRテープ/D5VTRテープ(シリアル番号記載)
1. 飛び越し走査方式-1巻
2. 順次走査方式-2巻

【価格】

1. 飛び越し走査方式
会員価格  226,800円/1巻 (税抜価格 210,000)
基本価格    259,200円/1巻 (税抜価格 240,000)

2. 順次走査方式
会員価格  248,400円/2巻 (税抜価格 230,000)
基本価格     291,600円/2巻 (税抜価格 270,000)
送料当方負担


テストチャートの購入および使用に関するガイドライン

1.ご購入に関するガイドライン

①使用する部署でご購入いただくことを原則とします。
ご購入いただく場合は研究部(室)または小規模な事業所単位でお願いいたします(50名程度まで)。
・異なる研究部(室)または事業所でお使いになる場合はそれぞれお買い求め下さい。
・チャートをサーバに格納して、異なる部署でお使いになるのはご遠慮下さい。

②チャートを購入していない研究部であっても、ある機器を共同開発している場合などは、相手方がチャートを
購入していれば、そのプロジェクト期間に限りチャートの共同使用を認めるものとします。

③透過型・ハイビジョンテストチャートについてはセット販売を原則としておりますが、破損等の保守用途に限り
バラ売りも実施しております。

2.ご使用に関するガイドライン

テストチャートは機器の調整や性能を評価するために作成されており、チャートによっては著作権上の制約から
この目的に沿わない使用に関しては著作権上の問題を生じる可能性もあります。
従いまして、使用については以下の考え方でご使用下さい。

①論文等に掲載する場合
論文等に出典を明確に記述していただければ本学会に断る必要はありません。

②限られた範囲で使用し、かつ営業目的でない場合は本学会宛お申し出いただければ原則使用可能です。

③展示会(内覧会、放送機器展など)での使用
A.開発機器の性能などを明らかにするため、テストチャートや動画シーケンス(チャート)を使用する場合は、使用許可願いを出していただければ本学会から使用許諾書を出しています。(使用開始の1週間前までにご提出ください。)
HDTV第2版使用許可願(word形式)
4K8K超高精細版使用許可願(word形式)
B.静止画像、動画像の加工(輝度/色度レベル、色域変更、ガンマ特性変更など)、複数画像合成、一部切り出し、
拡大、縮小等によるご使用はご遠慮ください。
C.開発機器の動画像ソースとして、動画シーケンスを繋ぎ合わせて使用することはご遠慮ください。

④ 明らかに営業目的の使用はお断りしております。

⑤ その他、特殊な使用方法をお考えの場合は本学会宛ご相談下さい。
e-mail:ite@ite.or.jp


テストチャート お申し込み先

超高精細・広色域標準静止画像/ハイビジョンシリーズ1~5
一般社団法人 映像情報メディア学会
〒105-0011 東京都港区芝公園3-5-8 機械振興会館 403号室
TEL:03-3432-4677 FAX:03-3432-4675 E-mail:ite@ite.or.jp

超高精細・広色域標準動画像Aシリーズ/ハイビジョンシリーズ6~10/標準方式シリーズA~B
一般財団法人 NHKエンジニアリングシステム 企画・開発推進部
〒157-8540 東京都世田谷区砧1-10-11 NHK放送技術研究所内
TEL:03-5494-2406 FAX:03-5494-2152
下記URL内「お問い合せ」よりお申込み下さい。
http://www.nes.or.jp

カラービューアー
大日本印刷(株) ファインオプトロニクス事業部
〒141-8001 東京都品川区西五反田3-5-20
TEL 03-6431-6802
